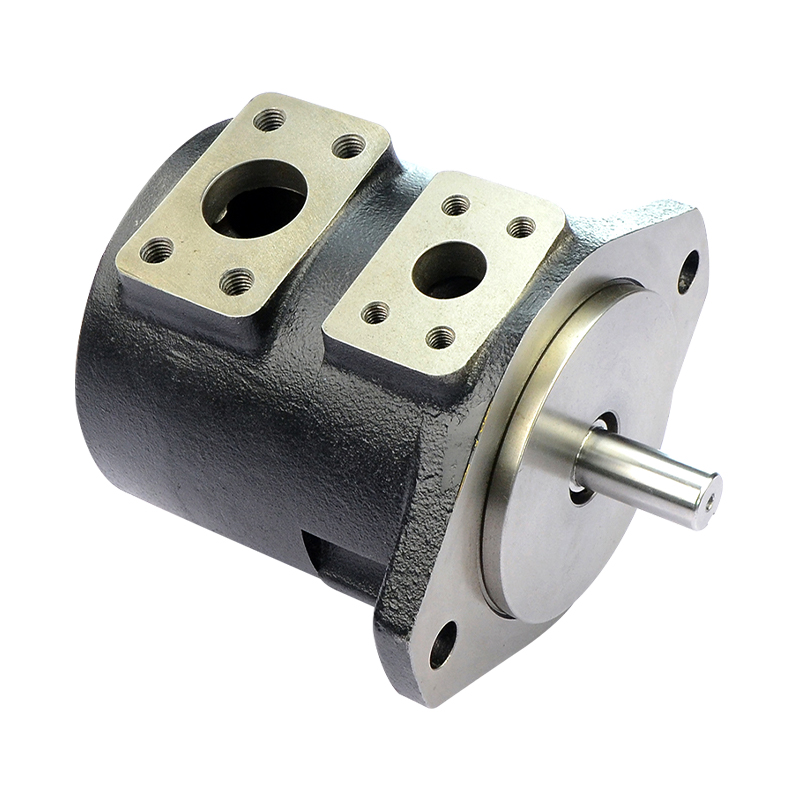

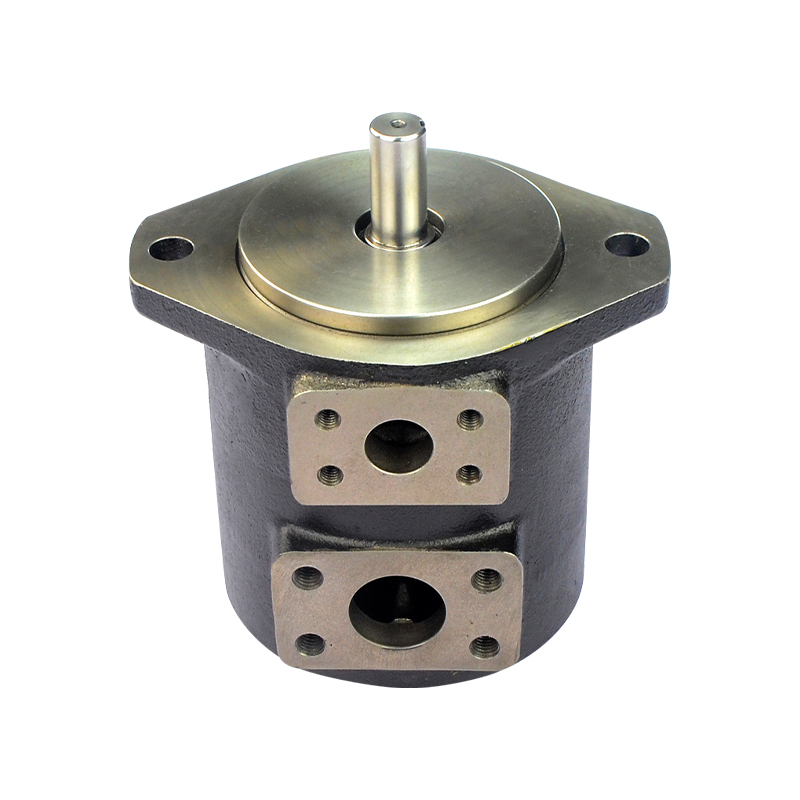

Caidéil Sraith-Single SQP

Is caidéil ardbhrú agus ardfheidhmíochta iad na caidéil vane sraithe seo, a fhorbraítear go speisialta le haghaidh dálaí oibre íseal-torainn. Cuirtear i bhfeidhm iad go forleathan i gcórais hiodrálacha le haghaidh uirlisí meaisín, cófraí, meaisíní dísle, múnlú insteallta plaisteacha innealtóireachta, agus innealra eile, a éilíonn torann níos ísle.
Príomhghnéithe:
1. Tá trealamh datha go hiomlán cosúil le trealamh caidéil vickers cobhsaí V ar féidir iad a mhalartú le trealamh cartúis den tsraith SOP
2. Faigheann dearadh cumraíochta nua feidhmíocht den scoth maidir le bíog agus torann a shrianadh.
3. Tugann dearadh tithíochta caidéil neartaithe cumas frith-chreathaidh níos fearr, a théann i bhfeidhm ar an torann thar a bheith íseal.

Faigh luachan

Íoslódáil PDF

Cód eiseamláireach

Sqp --

Sraith

Geoiméadrach
cód díláithrithe
den chaidéal aonair nó den chaidéal deiridh seafta de
caidéal dúbailte

Geoiméadrach
cód díláithrithe
de chaidéal deiridh clúdaigh
de chaidéal dúbailte

Cineál seafta

1-chaighdeán

8 dualgas 6-trom

Scoilte 11 151 174

Seasamh asraon (amharc air
ó dheireadh cumhdaigh na caidéil)

Seasamh asraon P2
de chaidéal dúbailte

Seasamh asraon P1
de chaidéal dúbailte

Rothlú (amharc ar an seafta)

Lámh L-Left, fág ar lár ar láimh ar dheis

Sonraí teicniúla

Caidéil aonair sraith Sqp

Sraith	Díláithriú cód	Geoiméadrach díláithriú ml/r	SQP		F11-cearnach		F3-cearnach		Luas íosta R/Min
			Úsáid sreabhán ola hiodrálach frith-chaitheamh nó sreabhach fosfáite frith-chaitheamh		Úsáid leacht glycol uisce		Úsáid eibleacht uisce-i-ola
			uasbhrú MPA	An t -uasluas R/Min	uasbhrú MPA	An t -uasluas R/Min	uasbhrú MPA	An t -uasluas R/Min
SQP1	2	7.5	14	1800	14	1200	14	1200	600
	3	10
	4	13	17.5		17.5
	5
	6	19
		23
	8	27
	9	30
	10	32.5
	11	36
	12	40	16		16
	14	45	14		14
SQP2	10	32.5	17.5	1800	17.5	1200	14	1200	600
	12	40
	14	45
	15	50
	17	55
	19	60
	21	67
SQP3	21	67	17.5	1800	17.5	1200	14	1200	600
	25	81
	30	97
	32	100
	35	112
	38	121
	45	142
SQP4	42	138	17.5	1800	17.5	1200	14	1200	600
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237	14		14

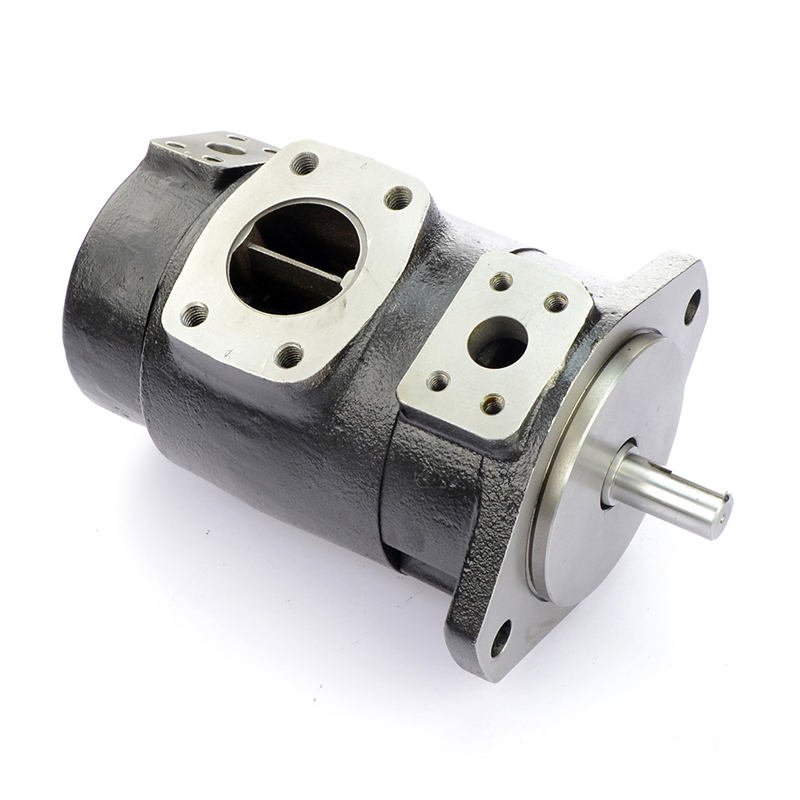

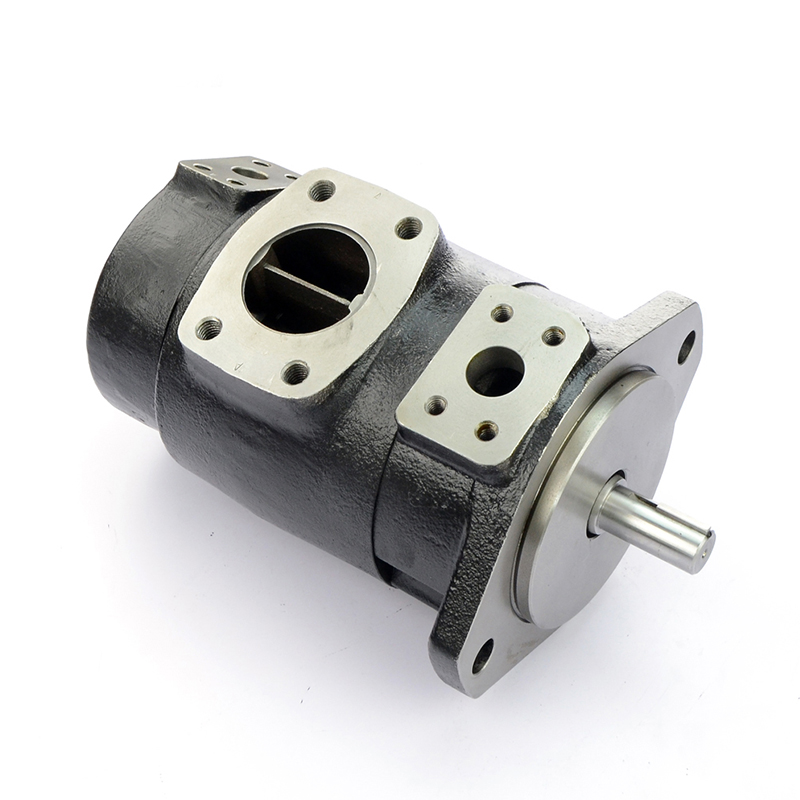

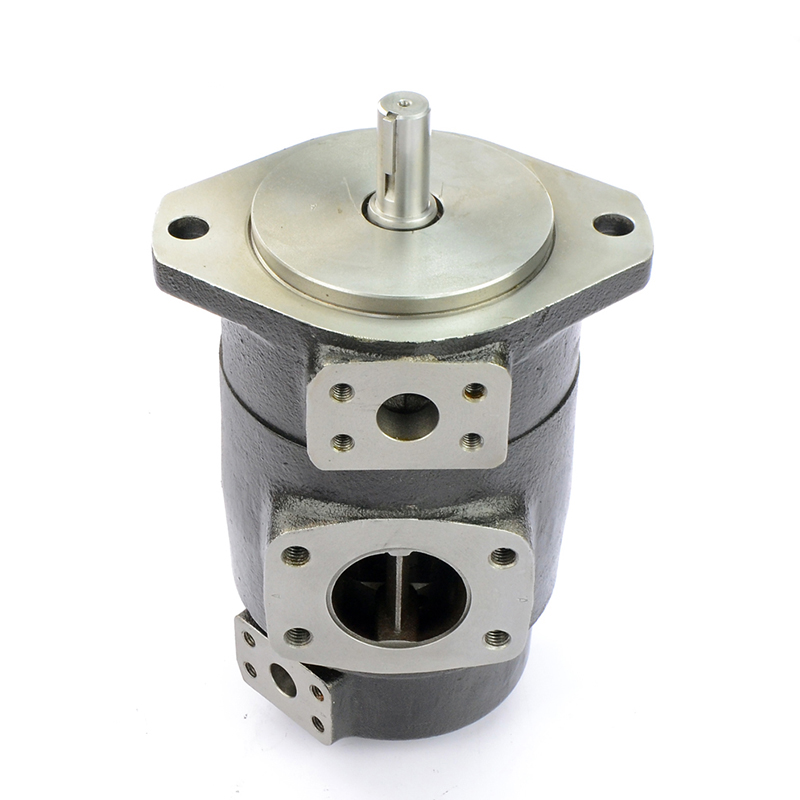

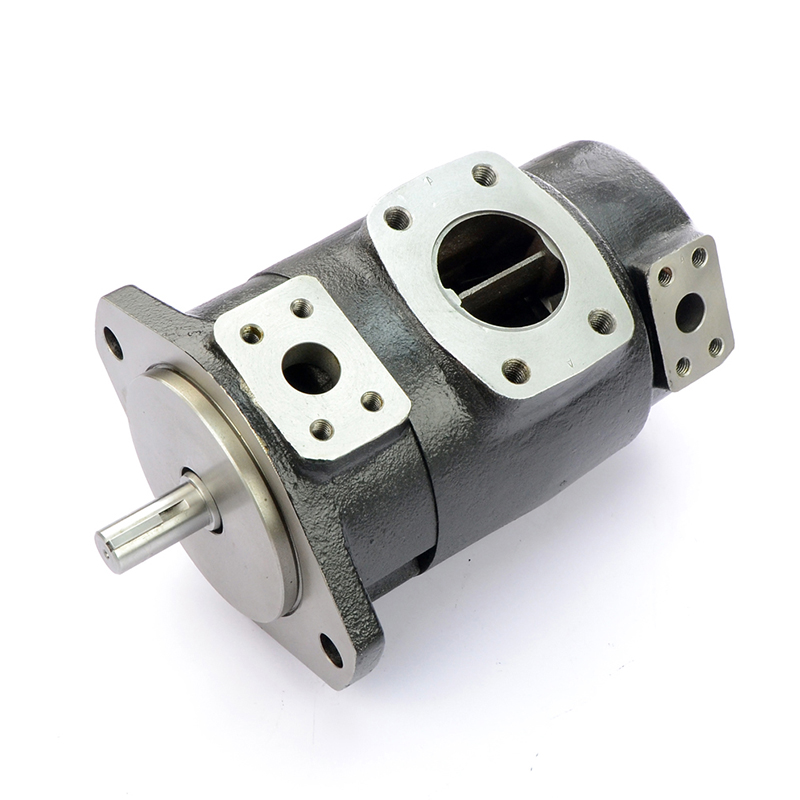

Caidéil dhúbailte sraith SQP

Sraith

Displacement code of shaft end pump

Displacement code of cover end pump

SQP21

10、12、14、15、17、19、21

2、3、4、5、6、7、8、9、10、11、12、14

SQP31

21、25、30、32、35、38、45

2、3、4、5、6、7、8、9、10、11、12、14

SQP32

21、25、30、32、35、38、45

10、12、14、15、17、19、21

SQP41

42、45、50、57、60、66、75

2、3、4、5、6、7、8、9、10、11、12、14

SQP42

42、45、50、57、60、66、75

21、25、30、32、35、38、45

SQP43

42、45、50、57、60、66、75

10、12、14、15、17、19、21

Caidéal Vane Aonair SQP
SQP1-2-1A-15	SQP3-17-1a-18	SQP4-30-86A-18
SQP1-2-1B-15	SQP3-17-1B-18	SQP4-30-86B-18
SQP1-2-1C-15	SQP3-17-1C-18	SQP4-30-86C-18
SQP1-2-1D-15	SQP3-17-1D-18	SQP4-30-86D-18
SQP1-3-1A-15	SQP3-21-1A-18	SQP4-35-86A-18
SQP1-3-1B-15	SQP3-21-1B-18	SQP4-35-1A-L-18
SQP1-3-1C-15	SQP3-21-1C-18	SQP4-35-86C-18
SQP1-3-1D-15	SQP3-21-1C-L-18	SQP4-35-86B-18
SQP1-5-1A-15	SQP3-21-86C-L-18	SQP4-35-86C-18
SQP1-5-1B-15	SQP3-21-86D-L-18	SQP4-35-86D-18
SQP1-5-1C-15	SQP3-21-1D-18	SQP4-42-86A-18
SQP1-5-1D-15	SQP3-25-1A-18	SQP4-42-86A-L-18
SQP1-6-1D-15	SQP3-25-1B-18	SQP4-42-86B-18
SQP1-6-1C-15	SQP3-25-1B-L-18	SQP4-42-86C-18
SQP1-8-1A-15	SQP3-25-1C-18	SQP4-42-86D-18
SQP1-8-1B-15	SQP3-25-1C-L-18	SQP4-50-86A-18
SQP1-8-1C-15	SQP3-25-1D-18	SQP4-50-86A-L-18
SQP1-8-1D-15	SQP3-25-86A-18	SQP4-50-86B-18
SQP1-8-1A-L-15	SQP3-25-86C2-L-18	SQP4-50-86C-18
SQP1-8-1C-L-15	SQP3-25-86D-18	SQP4-50-86C-L-18
SQP1-11-1A-15	SQP3-25-1B-L-18	SQP4-50-86D-18
SQP1-11-1B-15	SQP3-30-1A-18	SQP4-60-86A-18
SQP1-11-1C-15	SQP3-30-1B-18	SQP4-60-86A-L-18
SQP1-11-1D-15	SQP3-30-1C-18	SQP4-60-86B-18
SQP1-14-1A-15	SQP3-30-1D-18	SQP4-60-86B-L-18
SQP1-14-1B-15	SQP3-30-86C-L-18	SQP4-60-86C-18
SQP1-14-1C-15	SQP3-30-1C-18	SQP4-60-86C-L-18
SQP1-14-1D-15	SQP3-30-86D-18	SQP4-60-86D-L-18
SQP2-10-1A-18	SQP3-32-1A-18	SQP4-60-86D-18
SQP2-10-1B-18	SQP3-32-1B-18	SQP4-42-86C-L-18
SQP2-10-1C-18	SQP3-32-1C-18	SQP4-42-86D-18
SQP2-10-1D-18	SQP3-32-1D-18	SQP4-45-86A-18
SQP2-12-1A-18	SQP3-32-1B-18	SQP4-45-86A-L-18
SQP2-12-1A2-18	SQP3-32-86B-18	SQP4-57-86B-18
SQP2-12-1A-L-18	SQP3-35-1A-18	SQP4-57-86B-L-18
SQP2-12-1B-18	SQP3-35-1A-L-18	SQP4-75-86C-18
SQP2-12-1C-18	SQP3-35-1B-18	SQP4-75-86C-L-18
SQP2-12-1C-L-18	SQP3-35-1C-18	SQP4-66-86D-L-18
SQP2-12-1D-18	SQP3-35-1D-18	SQP4-66-86D-18
SQP2-14-1A-18	SQP3-35-86A-18	SQP4-45-1A-18
SQP2-14-1B-18	SQP3-35-86B-18	SQP4-45-1B-18
SQP2-14-1C-18	SQP3-35-86C-18	SQP4-60-1C-18
SQP2-14-1D-18	SQP3-35-86C2-18	SQP4-60-1C-L-18
SQP2-15-1A-18	SQP3-35-86D-18	SQP4-60-1D-L-18
SQP2-15-1B-18	SQP3-35-1D-18	SQP4-60-1D-18
SQP2-15-1C-18	SQP3-38-1A-18	SQP4-42-1C-L-18
SQP2-15-1D-18	SQP3-38-1A-L-18	SQP4-42-1D-18
SQP2-17-1a-18	SQP3-38-1B-18	SQP4-45-1A-18
SQP2-17-1B-18	SQP3-38-1C-18	SQP4-45-1A-L-18
SQP2-17-1C-18	SQP3-38-1D-18	SQP4-57-1B-18
SQP2-17-1C-L-18	SQP3-38-86C-18	SQP4-57-1B-L-18
SQP2-17-1D-18	SQP3-38-86D-18	SQP4-75-1C-18
SQP2-19-1a-18	SQP3-38-86D-L-18	SQP4-75-1-L-18
SQP2-19-1B-18	SQP3-38-1D-18	SQP4-66-1D-L-18
SQP2-19-1D-18	SQP3-38-86A-L-18	SQP4-66-1D-18
SQP2-21-1D-18	SQP3-38-86B-18	SQP4-45-1A-18
SQP2-21-1C-18	SQP2-21-1B-18	SQP4-60-1B-L-18
SQP2-21-1C2-L-18	SQP2-21-1C-18	SQP4-60-1B-18
